JXTH | Produktinformation
AXON JXTH: Das flexible Temperatur-Telemetriesystem für härteste Umgebungsbedingungen mit bis zu 16 Kanälen zur Temperaturmessung an rotierenden Bauteilen.Die Rotor Units stehen in verschiedenen Ausführungen, Designs und Anzahl von Kanälen zur Verfügung.
Geeignet für Temperaturmessungen an:
- Bremsscheiben
- Getriebeteilen
- Antrieben
- Gelenken
- Kupplungslamellen
- Elektromotoren
Rotor Unit
J12TH
Rotor Unit
Erfasst die Messsignale der Thermoelemente, digitalisiert diese und überträgt den digitalen Datenstrom berührungslos zwischen der rotierenden Welle und der Stator Unit. Selbst in Öl und Betriebstemperaturen von bis zu +140°C im Dauerbetrieb, kann eine stabile Leistungs- und Datenübertragung hergestellt werden. Es sind verschiedene Bauformen und Kanalzahlen von 1 – 16 Kanälen verfügbar

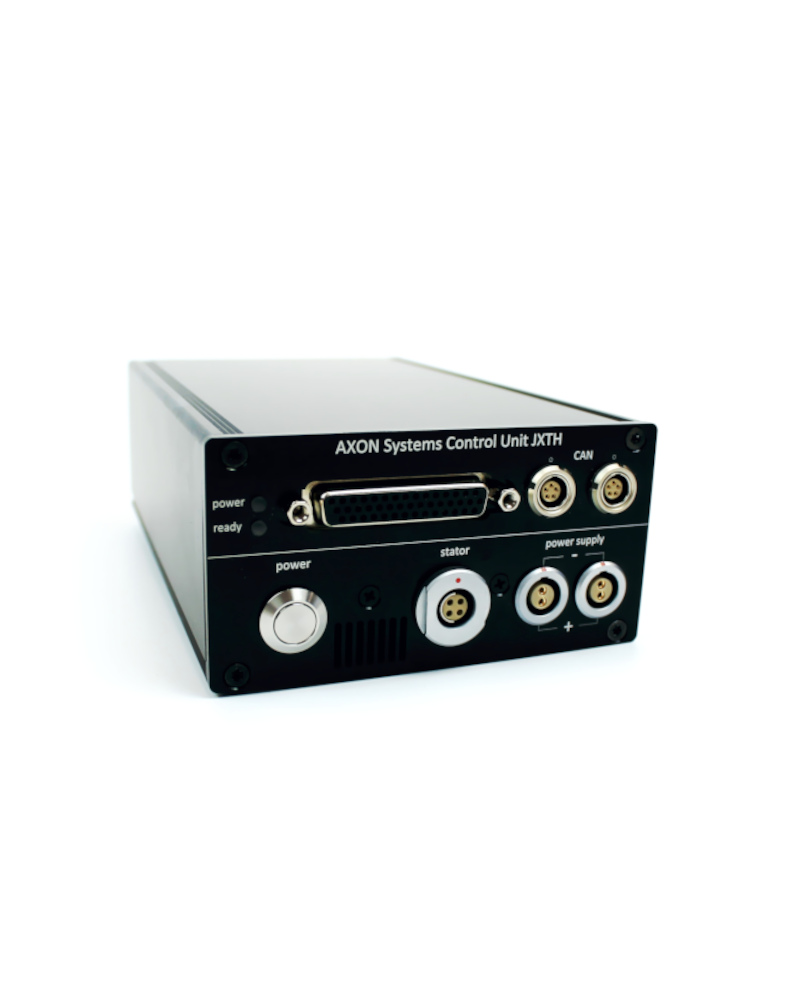

Control Unit
JXTH
Control Unit
Die zentrale Steuereinheit und Datenwiedergabe des Telemetrie Systems. Regelt und überwacht die Induktivversorgung sowie andere wichtige Betriebsparameter und gibt die auf der Welle Messdaten als analoges Spannungssignal oder via CAN wieder. Induktivversorgung und der HF-Datenempfang werden kontinuierlich überwacht und während des laufenden Betriebes stets geregelt, um eine optimale Datenübertragung zu gewährleisten.

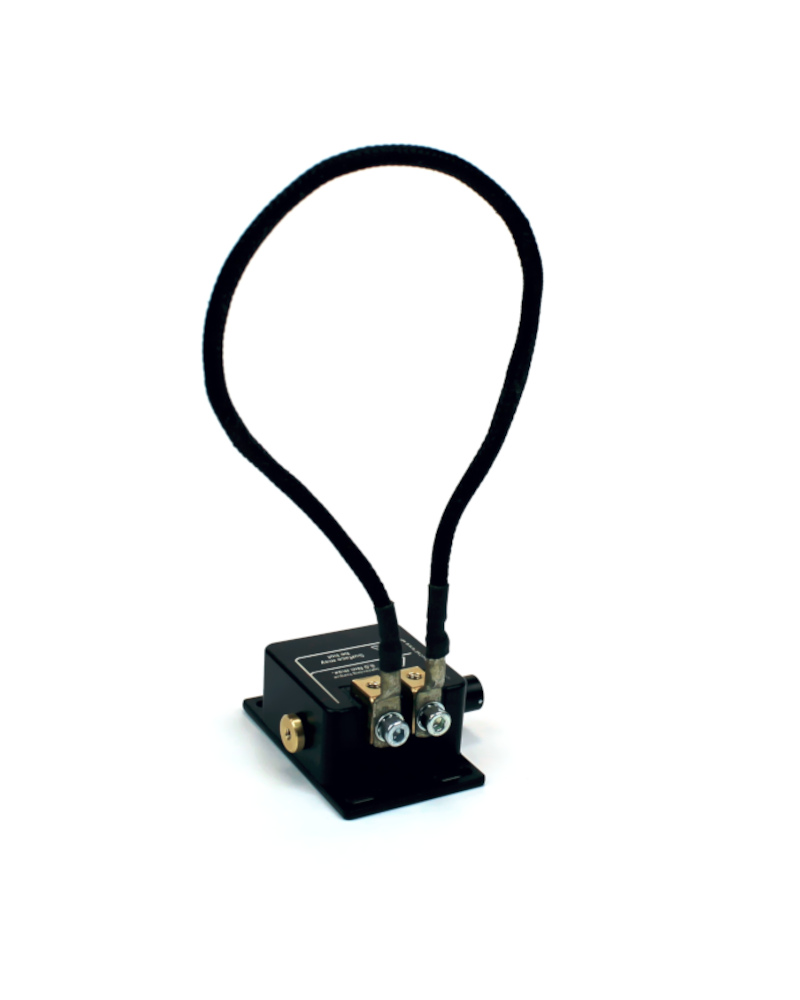

Stator Unit
JXTH
Stator Unit
Versorgt die Rotor Unit induktiv mit Energie und empfängt gleichzeitig die Messdaten von der Welle. Abstände zwischen Rotor- und Stator Antenne von bis zu 80 mm können realisiert werden. Axiale und radiale Relativbewegungen zwischen Stator und Rotor werden in großen Bereichen abgedeckt.
Merkmale
- Bis zu 16 Kanäle
- Messbereich bis 1.250°C
- Betriebstemperatur bis 140°C
- Induktive Spannungsversorgung
- Analog- und CAN-Interface
- Platzsparend
- robust
- zuverlässig
- einfache Installation
