J2DT | Produktinformation

Das Telemetrie System AXON J2DT überträgt berührungslos die Signale eines DMS (Dehnungsmessstreifen) und eines Thermoelementes Typ K (NiCrNi).
Axon Systems J2DT

Das Telemetrie System AXON J2DT überträgt berührungslos die Signale eines DMS (Dehnungsmessstreifen) und eines Thermoelementes Typ K (NiCrNi).

Wie alle AXON-Telemetrie Systeme ist das System äußerst robust und liefert selbst unter härtesten Bedingungen zuverlässige Messergebnisse bei Betriebstemperaturen von bis zu +140°C im Dauerbetrieb.

Das Telemetrie System J2DT bietet dank flexibelster Einsatzmöglichkeiten beste Voraussetzungen für präzise und verlässliche Messungen an rotierenden Bauteilen.

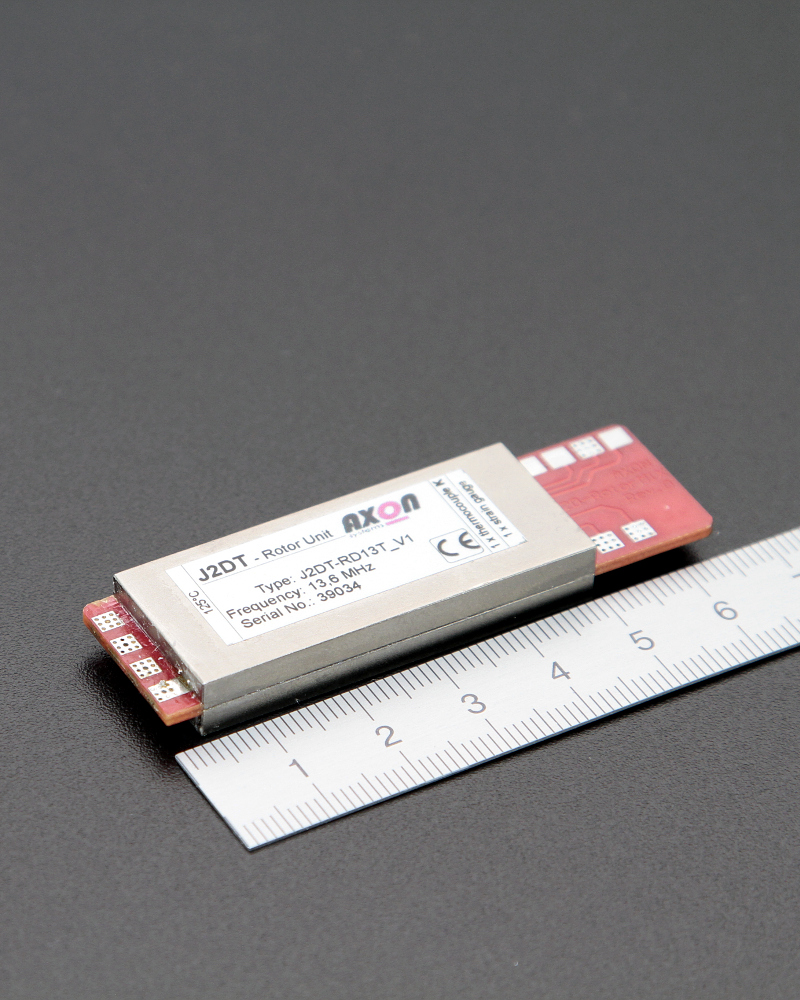

Rotor Unit

J2DT

Rotor Unit

Versorgt den Sensor hochgenau mit Spannung. Erfasst die Daten des DMS,bereitet diese auf und überträgt das Messsignal berührungslos zwischen der rotierenden Welle und der Statorelektronik. Selbst in Öl und Betriebstemperaturen von bis zu +140°C im Dauerbetrieb, kann eine stabile Leistungs und Datenübertragung hergestellt werden.

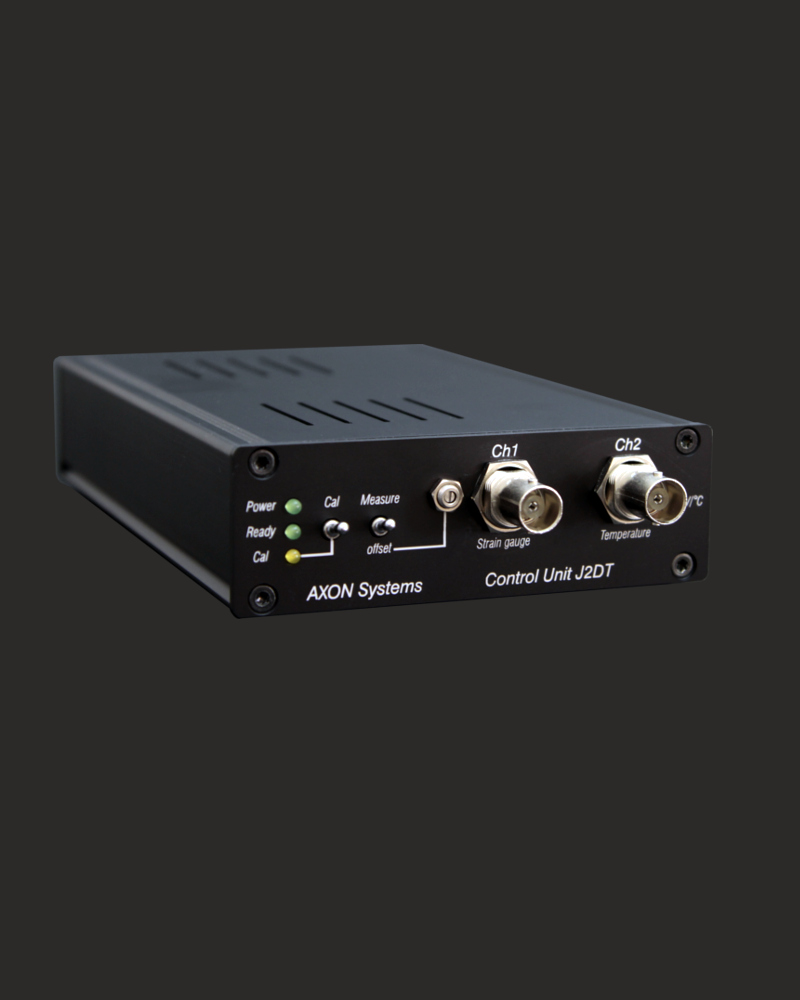

Control Unit

J2DT

Control Unit

Die Steuereinheit und Datenwiedergabe des Telemetrie Systems. Erzeugt die induktive Versorgungsspannung der Rotoreinheit und gibt die auf der Welle gemessenen Daten als Spannungssignal wieder. Induktiv Versorgung und der HF-Datenempfang werden überwacht und während des laufenden Betriebes stets geregelt um eine optimale Datenübertragung zu gewährleisten.

Stator Unit

J2DT

Stator Unit

Erzeugt das dynamische Induktivfeld, das die Rotoreinheit auf der rotierenden Welle mit Spannung versorgt und empfängt gleichzeitig die Messdaten von der Welle. Abstände zwischen Rotor- und Stator Antenne von bis zu 70mm können realisiert werden. Axiale und radiale Relativbewegungen zwischen Stator und Rotor werden im Bereich von mehreren Zentimetern abgedeckt.

Merkmale

  • Betiebstemperaturen bis +140°C
  • hohe Messgenauigkeit
  • induktive Spannungsversorgung
  • robust
  • zuverlässig
  • einfache Installation
