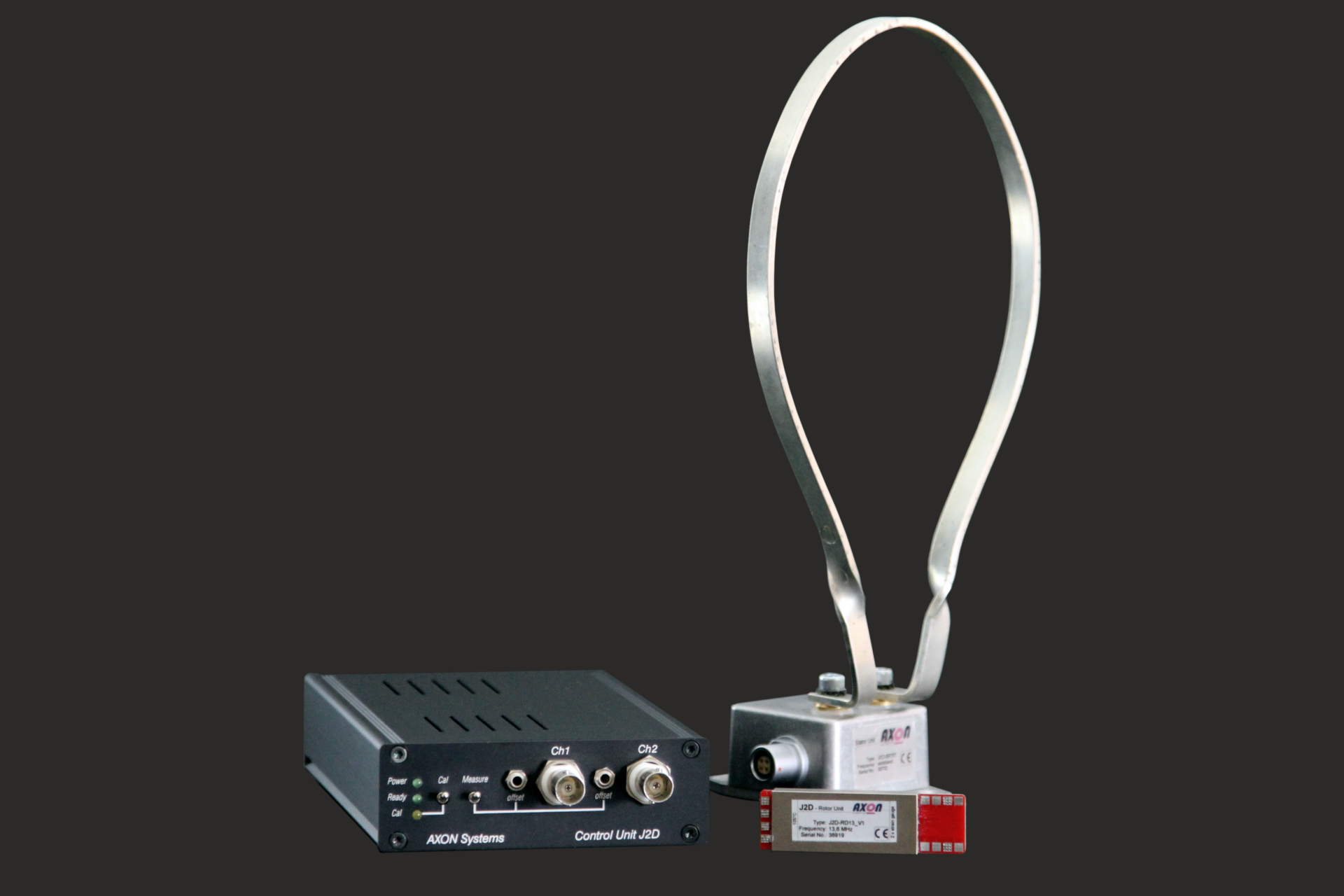

J2D | Produktinformation
Das Telemetrie System AXON J2D überträgt berührungslos die Signale zweier unabhängiger Dehnungsmessstreifen (DMS).
Die verstärkten Messsignale werden an der Control Unit zur weiteren Erfassung zur Verfügung gestellt. Dabei wird die Qualität des empfangenen digitalen Datenstromes ständig überwacht, geregelt und per RSSI Ausgang angezeigt.
Somit bietet das Telemetrie System die Möglichkeit, simultan zwei DMS-Signale auf kleinstem Raum zu messen und sowohl kontakt- als auch verschleißfrei zu übertragen.

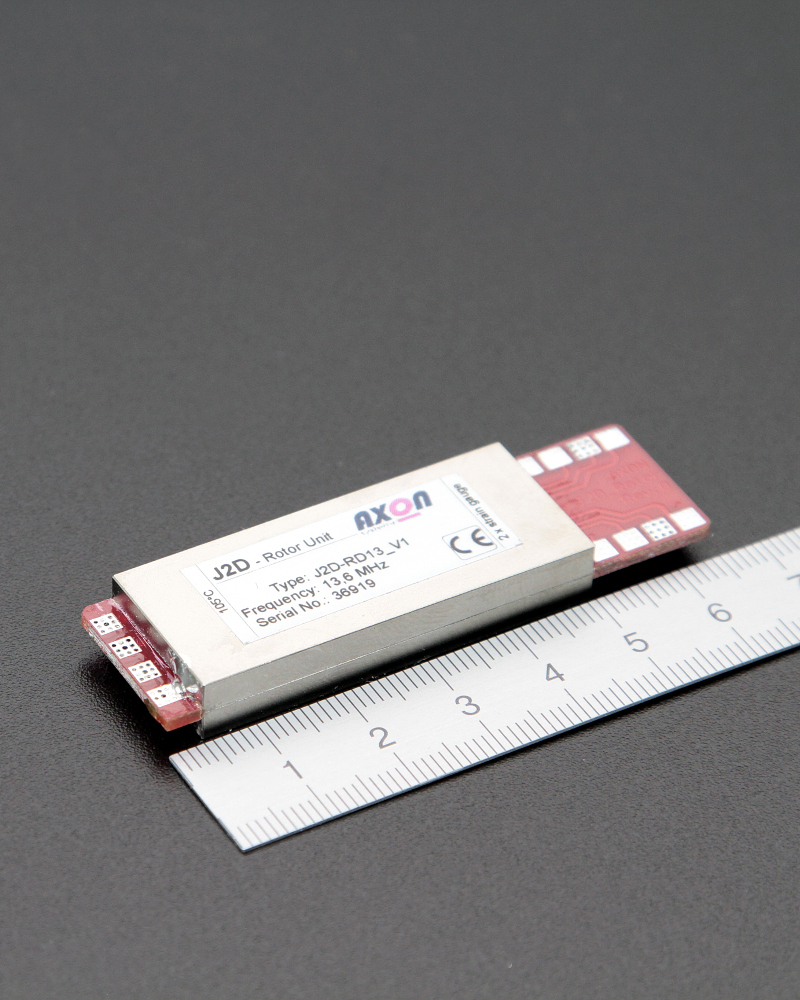

Rotor Unit
J2D
Rotor Unit
Versorgt den Sensor hochgenau mit Spannung. Erfasst die Daten des DMS,bereitet diese auf und überträgt das Messsignal berührungslos zwischen der rotierenden Welle und der Statorelektronik. Selbst in Öl und Betriebstemperaturen von bis zu +140°C im Dauerbetrieb, kann eine stabile Leistungs und Datenübertragung hergestellt werden.

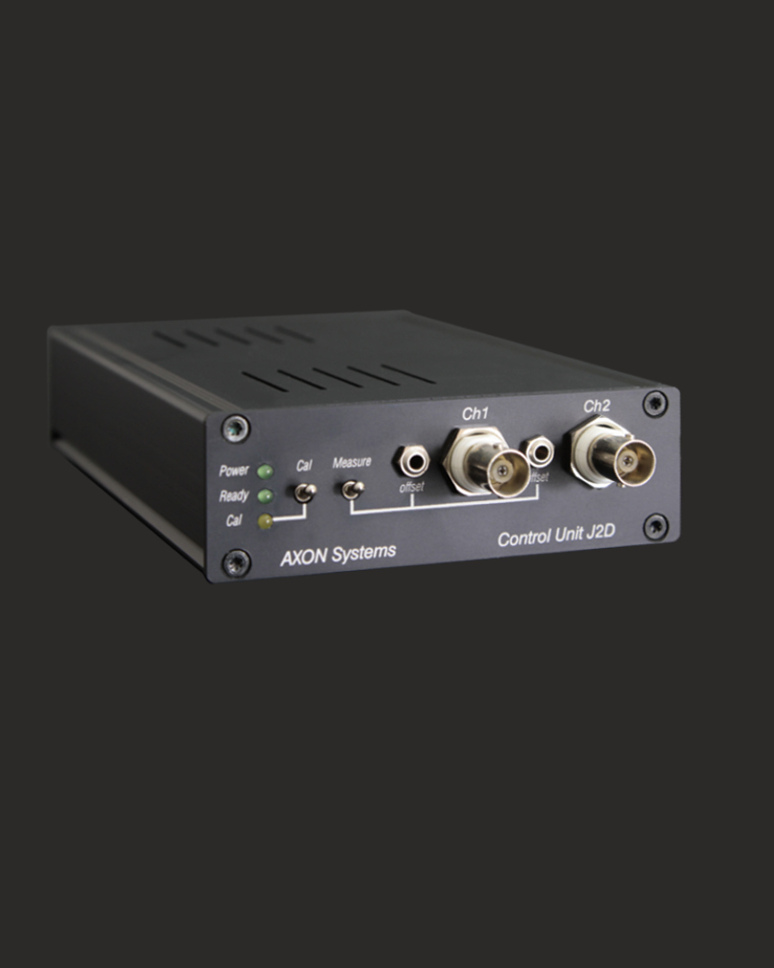

Control Unit
J2D
Control Unit
Die Steuereinheit und Datenwiedergabe des Telemetrie Systems. Erzeugt die induktive Versorgungsspannung der Rotoreinheit und gibt die auf der Welle gemessenen Daten als Spannungssignal wieder. Induktiv Versorgung und der HF-Datenempfang werden überwacht und während des laufenden Betriebes stets geregelt um eine optimale Datenübertragung zu gewährleisten.
Stator Unit
Axon J2D
Stator Unit
Erzeugt das dynamische Induktivfeld, das die Rotoreinheit auf der rotierenden Welle mit Spannung versorgt und empfängt gleichzeitig die Messdaten von der Welle. Abstände zwischen Rotor- und Stator Antenne von bis zu 70mm können realisiert werden. Axiale und radiale Relativbewegungen zwischen Stator und Rotor werden im Bereich von mehreren Zentimetern abgedeckt.
Merkmale
- Betiebstemperaturen bis +140°C
- hohe Messgenauigkeit
- induktive Spannungsversorgung
- robust
- zuverlässig
- einfache Installation
