J1T | Produktinformation

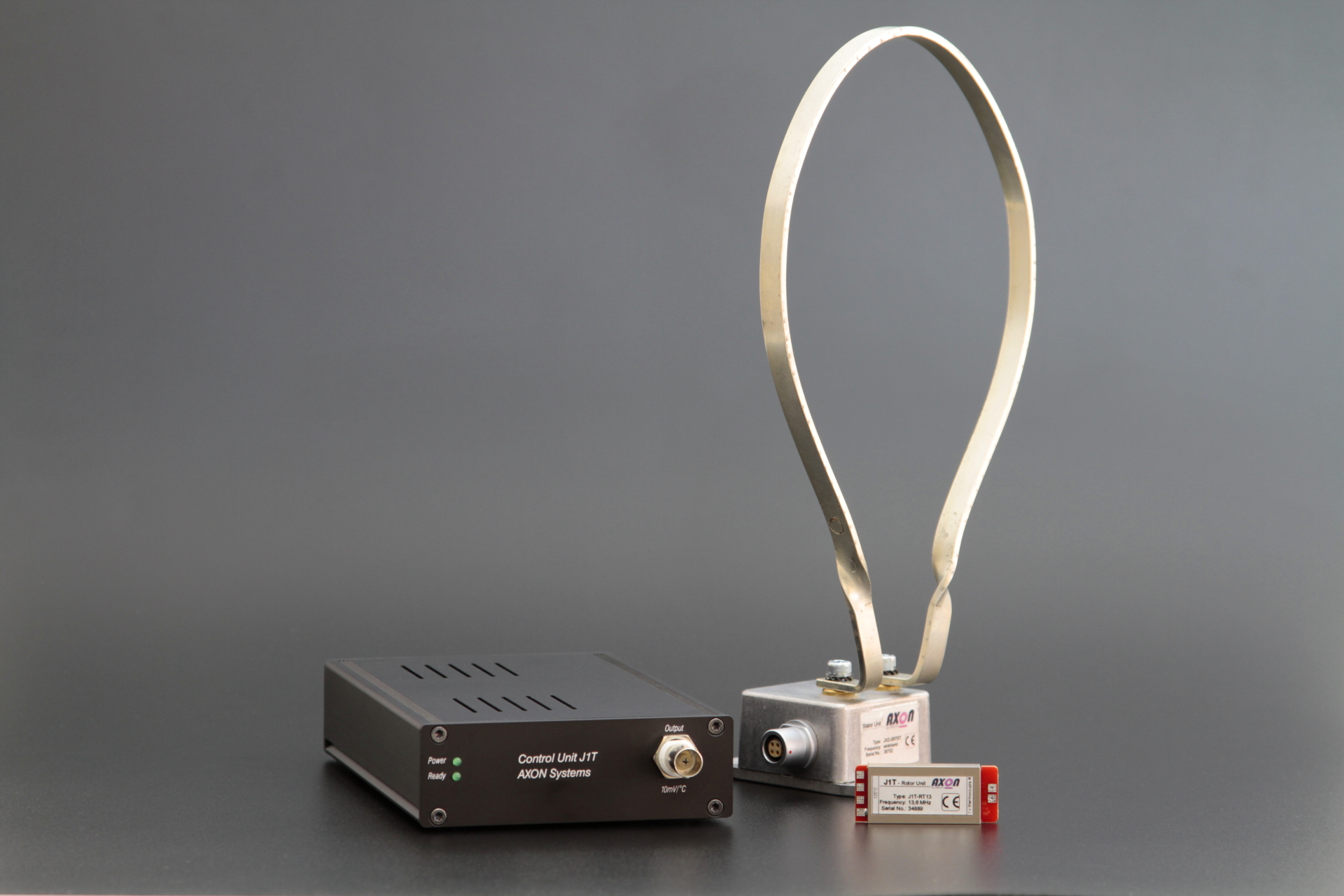

Axon Systems J1T

Das Telemetrie System J1T überträgt berührungslos die Signale eines Thermoelementes Typ K (NiCrNi). Wie alle AXON-Telemetrie Systeme ist das System äußerst robust und liefert selbst unter härtesten Bedingungen zuverlässige Messergebnisse bei Betriebstemperaturen von bis zu +140°C im Dauerbetrieb.

Ob im Fahrversuch oder für Prüfstands Anwendungen - das Telemetrie System J1T bietet dank flexibelster Einsatzmöglichkeiten beste Voraussetzungen für eine verlässliche Temperaturmessung an rotierenden Bauteilen.

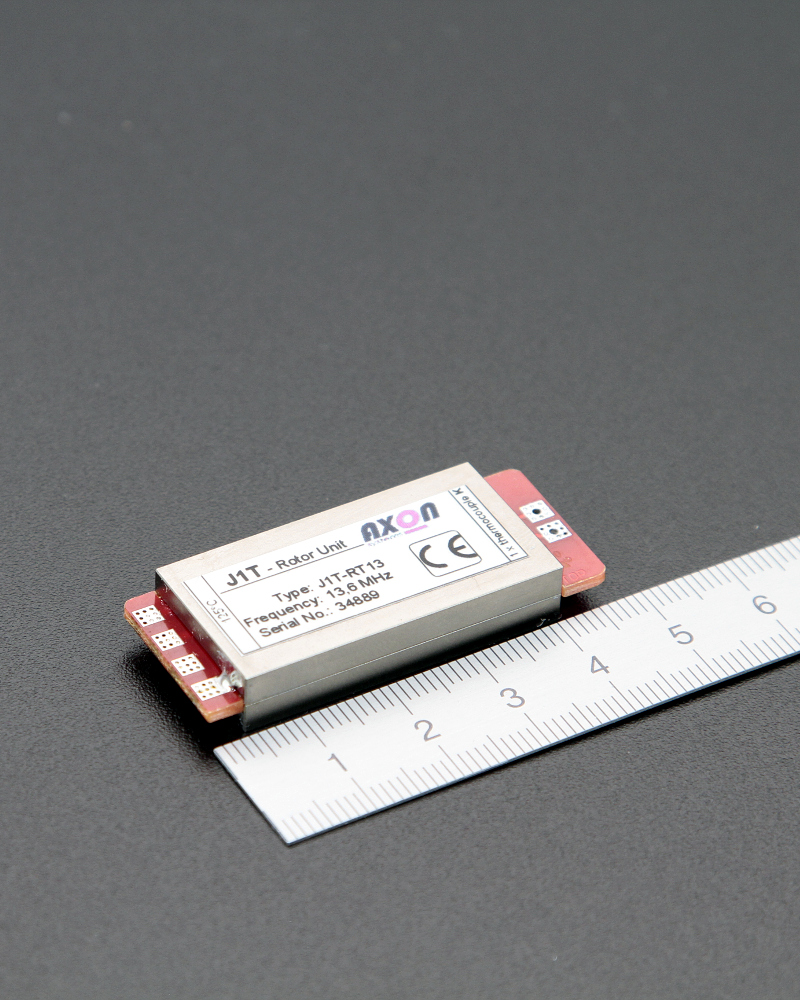

Rotor Unit

J1T

Rotor Unit

Erfasst die Messsignale der Thermoelemente, digitalisiert diese und überträgt den digitalen Datenstrom berührungslos zwischen der rotierenden Welle und der Statorelektronik. Selbst in Öl und Betriebstemperaturen von bis zu +140°C im Dauerbetrieb, kann eine stabile Leistungs- und Datenübertragung hergestellt werden.

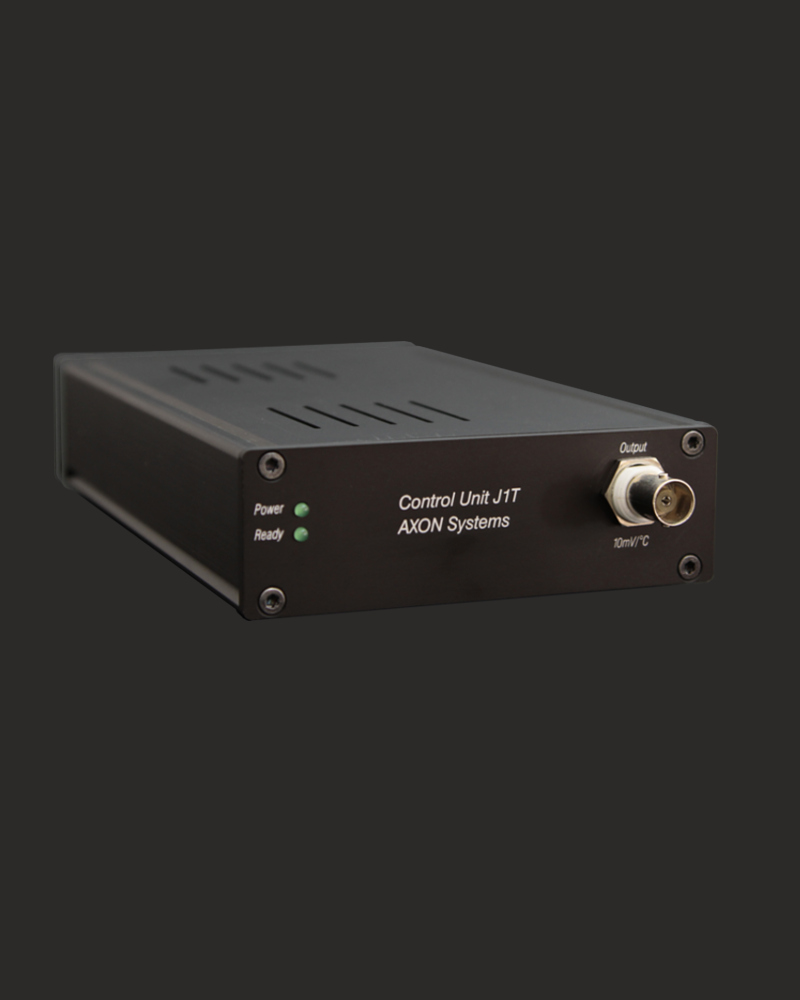

Control Unit

J1T

Control Unit

Die Steuereinheit und Datenwiedergabe des Telemetrie Systems. Erzeugt die induktive Versorgungsspannung der Rotoreinheit und gibt die auf der Welle gemessenen Daten als Spannungssignal wieder. Induktiv Versorgung und der HF-Datenempfang werden überwacht und während des laufenden Betriebes stets geregelt um eine optimale Datenübertragung zu gewährleisten.

Stator Unit

J1T

Stator Unit

Erzeugt das dynamische Induktivfeld, das die Rotoreinheit auf der rotierenden Welle mit Spannung versorgt und empfängt gleichzeitig die Messdaten von der Welle. Abstände zwischen Rotor- und Stator Antenne von bis zu 70mm können realisiert werden. Axiale und radiale Relativbewegungen zwischen Stator und Rotor werden im Bereich von mehreren Zentimetern abgedeckt.

Merkmale

  • Betiebstemperaturen bis +140°C
  • hohe Messgenauigkeit
  • induktive Spannungsversorgung
  • robust
  • zuverlässig
  • einfache Installation
