J1DB | Produktinformation

AXON Systems J1DB
Axon Systems J1DB

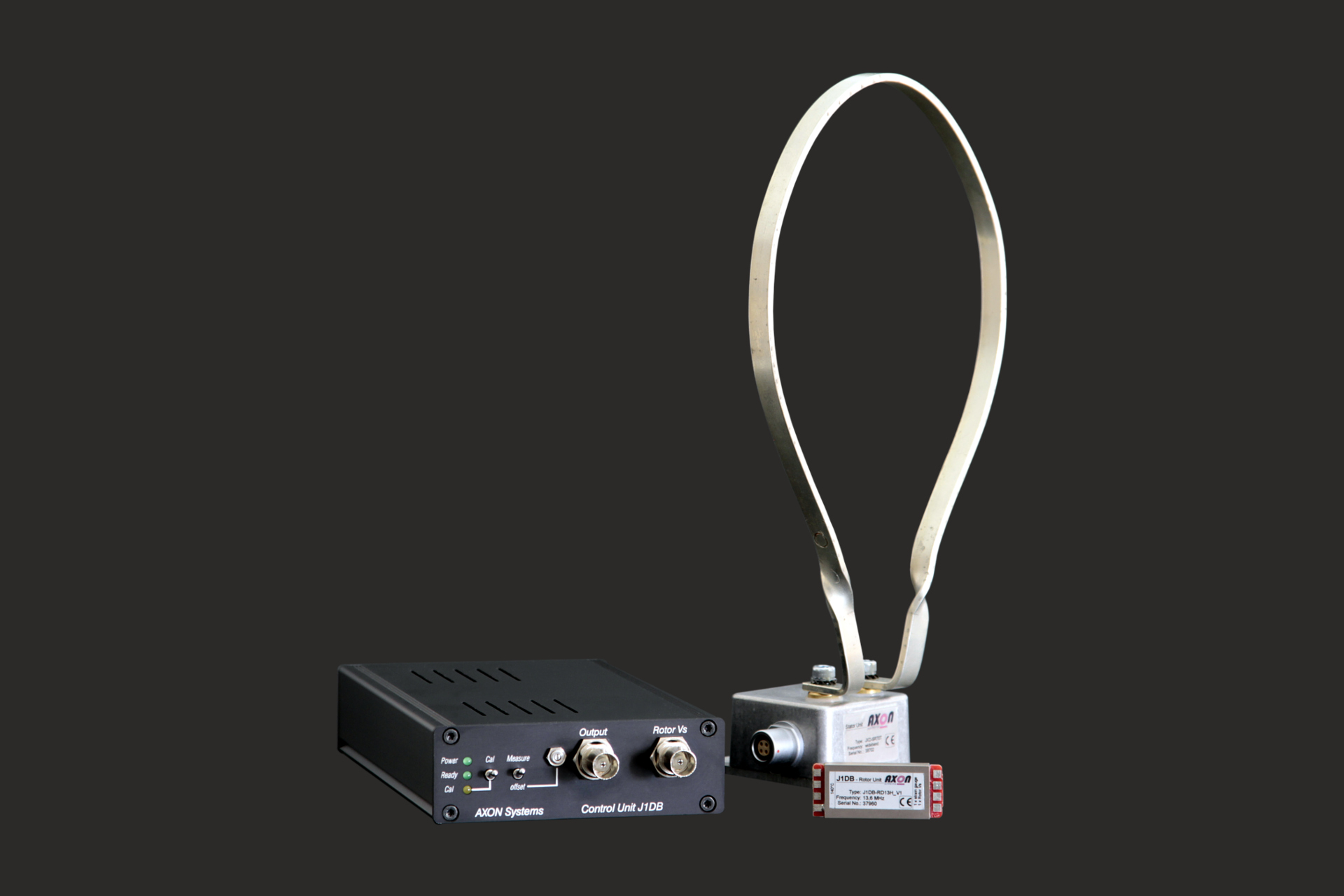

Das Telemetrie System J1DB überträgt berührungslos die Signale eines Dehnungsmessstreifens (DMS).

Ein zweiter Übertragungskanal gibt während des Betriebes Auskunft über die induktiv bereitgestellte Versorgungsspannung auf der Messwelle. Auch die Qualität des empfangenen digitalen Datenstromes wird per RSSI-Ausgang angezeigt.

Somit können alle für den Betrieb wichtigen Parameter laufend überwacht werden.

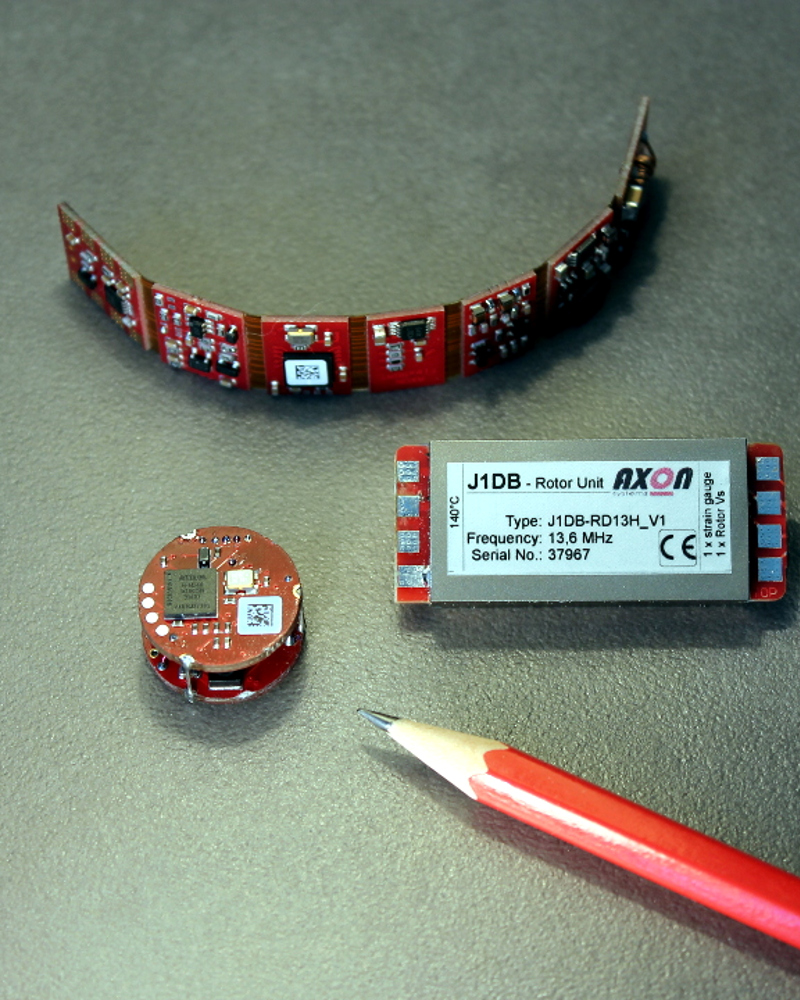

Rotor Unit

J1DB

Rotor Unit

Versorgt den Sensor hochgenau mit Spannung. Erfasst die Daten des DMS,bereitet diese auf und überträgt das Messsignal berührungslos zwischen der rotierenden Welle und der Statorelektronik. Selbst in Öl und Betriebstemperaturen von bis zu +140°C im Dauerbetrieb, kann eine stabile Leistungs und Datenübertragung hergestellt werden.

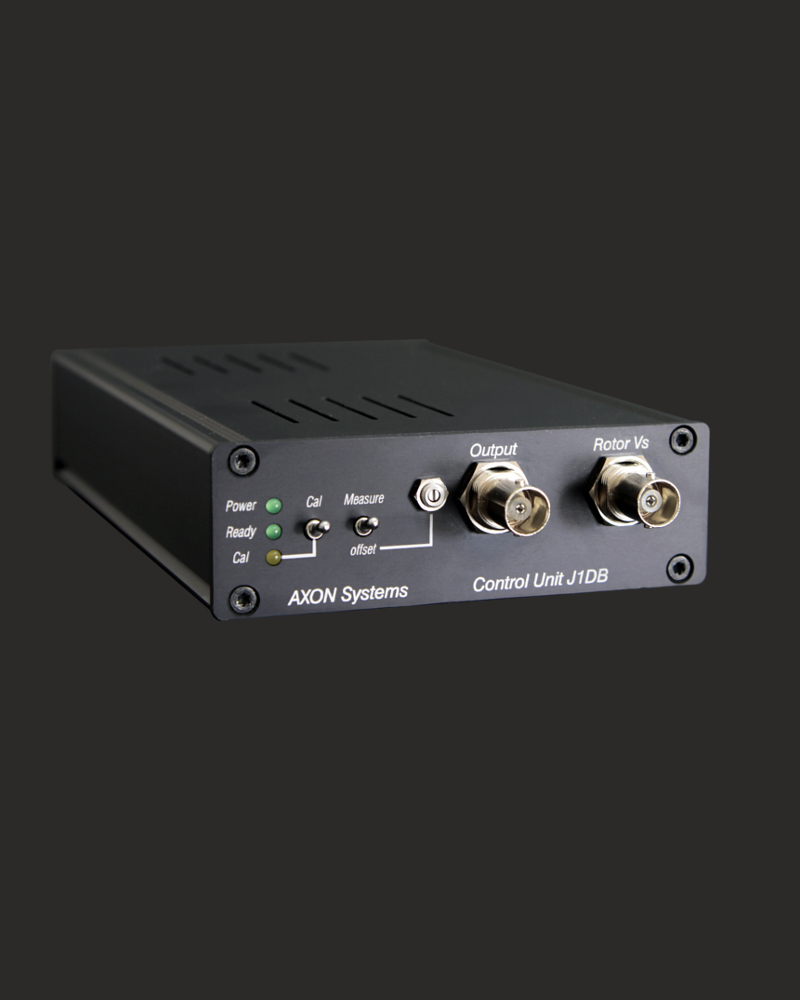

Control Unit

J1DB

Control Unit

Die Steuereinheit und Datenwiedergabe des Telemetrie Systems. Erzeugt die induktive Versorgungsspannung der Rotoreinheit und gibt die auf der Welle gemessenen Daten als Spannungssignal wieder. Induktiv Versorgung und der HF-Datenempfang werden überwacht und während des laufenden Betriebes stets geregelt um eine optimale Datenübertragung zu gewährleisten.

Stator Unit

J1DB

Stator Unit

Erzeugt das dynamische Induktivfeld, das die Rotoreinheit auf der rotierenden Welle mit Spannung versorgt und empfängt gleichzeitig die Messdaten von der Welle. Abstände zwischen Rotor- und Stator Antenne von bis zu 70mm können realisiert werden. Axiale und radiale Relativbewegungen zwischen Stator und Rotor werden im Bereich von mehreren Zentimetern abgedeckt.

Merkmale

  • Betiebstemperaturen bis +140°C
  • hohe Messgenauigkeit
  • induktive Spannungsversorgung
  • robust
  • zuverlässig
  • einfache Installation
